CNC Shield Revolution

PRÉ VENDA - ENCERRADA

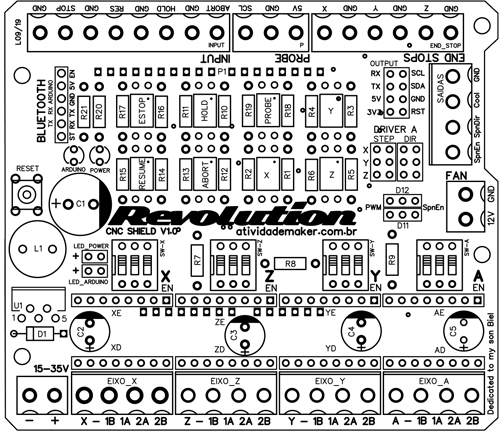

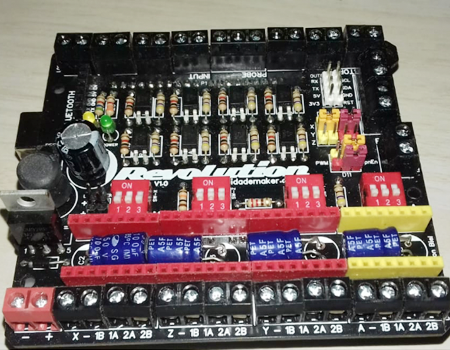

CNC Shield Revolution V1.0

(A4988 e DRV8825)

- Conectores parafusavéis
- 8 entradas fotoacopladas
- Probe
- Entradas para botões (Abort, Resume, Hold e E-stop)
- Entradas de fim de Curso (X, Y e Z)
- Saídas para Spindle Enable/PWM, Spindle Direction e Coolant
- Conector para comunicação serial
- Conector para Bluetooth (HC-05 ou 06 ja com divisor de tensão)
- Entrada de 15 a 35V
- Saída refrigeração de 12V até 1A
- Seleção de modo PWM / Spindle Enable
- 4 entradas para driver A4988 ou DRV8825
- Espelhamento do Driver A (X, Y ou Z)
- Indicação de led para Arduino e Fonte
- Seleção de micropassos por Dip Switch
- 100% compatível com GRBL 0.9 e 1.1
- Compatível com Arduino UNO

Brinde de Lançamento
- Cupom de Desconto 15% na loja Atividade Maker
- Nome na lista de apoiadores do projeto
- Adesivo Atividade Maker
- Ventilador para refrigeração da placa
- Ingresso para workshop demostração do projeto

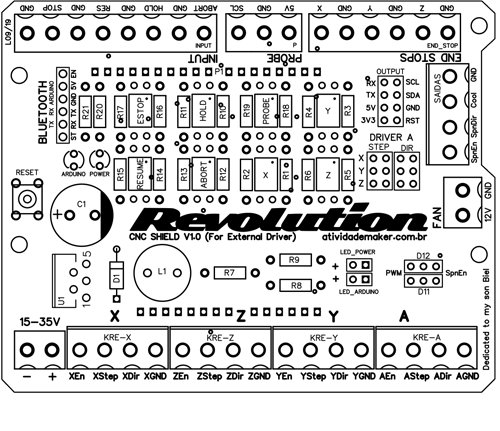

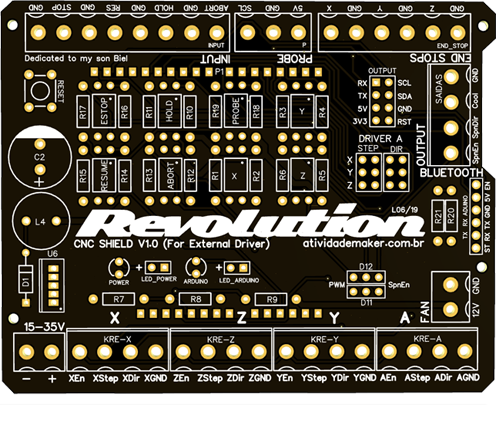

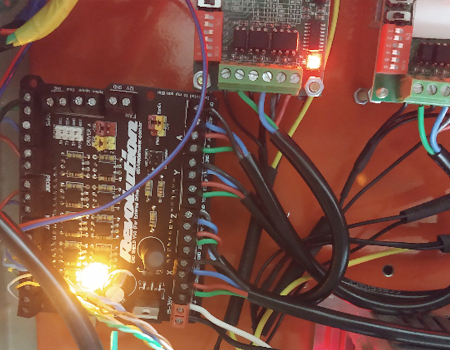

CNC Shield Revolution V1.0 External Driver

(TB6600 e similares)

- Conectores parafusavéis
- 8 entradas fotoacopladas
- Probe
- Entradas para botões (Abort, Resume, Hold e E-stop)
- Entradas de fim de Curso (X, Y e Z)
- Saídas para Spindle Enable/PWM, Spindle Direction e Coolant
- Conector para comunicação serial
- Conector para Bluetooth (HC-05 ou 06 ja com divisor de tensão)
- Entrada de 15 a 35V
- Saída refrigeração de 12V até 1A
- Seleção de modo PWM / Spindle Enable
- 4 saídas para driver externo do tipoTB6600
- Espelhamento do Driver A (X, Y ou Z)
- Indicação de led para Arduino e Fonte
- 100% compatível com GRBL 0.9 e 1.1
- Compatível com Arduino UNO

Brinde de Lançamento
- Cupom de Desconto 15% na loja Atividade Maker
- Nome na lista de apoiadores do projeto
- Adesivo Atividade Maker
- Ventilador para refrigeração da placa
- Ingresso para workshop demostração do projeto


PRAZOS / INFORMAÇÕES

LEIA COM ATENÇÃO!

- O brinde Ventilador para refrigeração da placa será enviados somente para as pessoas que comprarem a Placa Montada. até a data do dia 10/08/2019.
- Os produtos serão fabricados, testados e enviandos podendo levar até 90 dias para serem despachados aos compradores, a contar do dia 10/08/2019.
- As placas serão soldadas manualmente, não espere uma qualidade insdustrial.
- Todos os compradores serão informados sobre o andamento dos processos mantendo total transparência sobre a fabricação e entrega dos produtos.


APOIADORES DO PROJETO

Atualizado em 14/08/2019 09:10

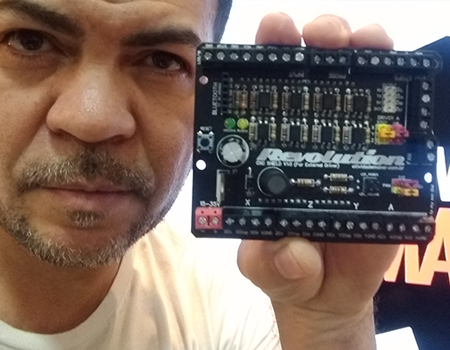

Apoiadores do projeto

NACIONAL

- Ádson Vital Correia
- Alex Tezza
- Alexandre S. da Paixão
- Alessandro Antonio De Jesus
- Alexsandro De Oliveira Botelho
- Anderson Rodrigo Marcolin
- Angelo Queiroz Agostinelli
- Antonio Carlos Ferraris
- Ari Rosa
- Arnaldo Amorim
- Arnaldo Pedro Conrado
- Carlos Aimar Silva
- Carlos Alberto Monteiro Júnior
- Carlos Cesar De Oliveira
- Claudio Ferreira Do Nascimento
- Claudio Haas de Franca
- Claudio Jose Alves
- Cristiano Moreira Medeiros
- Daniel Maltezi Goncalves
- Douglas Valente
- Edizon Eduardo Basseto
- Edvaldo Izidro Da Silva
- Eduardo Alves Canuto
- Eduardo Aparecido ferreira Ferreira
- Eduardo da Silva Martins
- Evair Aparecido Braga
- Fernando Oliveira Silva
- Fernando Roberto Martins
- Felipe Rodrigues De Matos
- Felix Bento da Silva Neto
- Flavio Santos Vasconcelos
- Francisco da Costa Gomes Filho
- Francisco Galvao Craveiro
- Fridolin Schonmeier
- Gilson Tinen
- Gustavo J Carvalho
- Herison Campos Mota
- Horst Heinig Filho
- Jair Testoni
- Jonathan Bechtold
- Jorge Benevenuto De Morais
- José Alcides Lages De Carvalho
- José Carlos Pereira Machado
- José Maria Oliveira Vital
- Jose Roberto Cardoso Antunes
- Júlio De Sousa Neto Júlio Neto
- Julio Ferreira Nascimento
- Larry De Almeida Saraiva
- Luiz Carlos Nascimento Dos Santos
- Luiz Fernando Veloso
- Luiz Gustavo Valsani
- Luiz Vale
- Kleber Drummond Júnior
- Marcelo José dos Santos
- Marcos Alexandre Lombardi Cunha
- Marcos Roberto Taver
- Marden Alcantara De Oliveira
- Mauricio Eduardo Moritz
- Mauricio Turini
- Moisés Abdala De Sousa
- Norton Voloski
- Onildo Teixeira Junior
- Pablo Adrian Pérez Menéndez
- Paulo Cruz da Silva
- Paulo José Farias De Barros
- Paulo Roberto De Oliveira
- Pedro Federici Coelho
- Ricardo Bochnia Dos Anjos
- Ricardo Pires Ribas
- Rodolfo Benigno Jr
- Rogério Gogola
- Sebastião Luz
- Sergio Marcondes
- Thiago Dayraut Lopes
- Thiago Stopa
- Vlademir Antunes de Moraes
- Weide Farias
- Werner E Schlichting

INTERNACIONAL

- Fernando Galha

Quantidade de apoiadores

79 Apoiadores


Placas encomendadas

102 Placas


Valor arrecadado

R$ 17.824,00 Arrecadados


LISTA DE COMPONENTES

Atualizado em 13/08/2019 14:30

Quem optou por comprar somente a placa segue abaixo a lista de componentes de cada uma das versões.

CNC Shield Revolution V1.0

(A4988 e DRV8825)


01 Resistor de 220R 1/4W
09 Resistores 470R 1/4W
08 Resistores 1K 1/4W
01 Resistor de 3K3 1/4W
01 Resistor de 5K6 1/4W
01 Resistor de 10K 1/4W
01 Capacitor Eletrolítico 330uF 35V
04 Capacitores Eletrolíticos 100uF 50V
01 Diodo 1N5819
01 Indutor 330uH 1A
01 Led 3mm Amarelo
01 Led 3mm verde
08 Fotoacoplador 817C
01 Regulador de Tensão LM2575T-12
01 Chave Táctil 6x6x4.3mm 4T
04 Dip Switch 3 vias
18 Bornes 02 vias KRE-2 (Preto)
01 Borne 02 vias KRE-2 (Vermelho)
01 Borne 03 vias KRE-2 (Preto)
01 Barra de Pino 1x06 MCI Fêmea (preto)
02 Barra de Pino 1x08 MCI Fêmea (branco)
06 Barra de Pino 1x08 MCI Fêmea (vermelho)
02 Barra de Pino 1x40 - 11,2 mm
01 Barra de Pino 2x40 - 11,2 mm
04 Jumpers 2.54mm

CNC Shield Revolution V1.0 External Driver

(TB6600 e similares)


01 Resistor de 220R 1/4W
09 Resistores 470R 1/4W
08 Resistores 1K 1/4W
01 Resistor de 3K3 1/4W
01 Resistor de 5K6 1/4W
01 Resistor de 10K 1/4W
01 Capacitor Eletrolítico 330uF 35V
01 Diodo 1N5819
01 Indutor 330uH 1A
01 Led 3mm Amarelo
01 Led 3mm verde
08 Fotoacoplador 817C
01 Regulador de Tensão LM2575T-12
01 Chave Táctil 6x6x4.3mm 4T
18 Bornes 02 vias KRE-2 (Preto)
01 Borne 02 vias KRE-2 (Vermelho)
01 Borne 03 vias KRE-2 (Preto)
01 Barra de Pino 1x06 MCI Fêmea (preto)
02 Barra de Pino 1x40 - 11,2 mm
01 Barra de Pino 2x40 - 11,2 mm
04 Jumpers 2.54mm


CRONOGRAMA

Atualizado em 20/08/2019 00:30

100% - Compra dos componentes no Brasil
00% - Recebimento dos componentes do Brasil
98% - Compra dos componentes na China
00% - Recebimento dos componentes da China
00% - Envio do projeto das placas para a China
00% - Recebimento das placas
00% - Envio dos materiais para a empresa que irá soldar as placas
00% - Recebimento das placas soldadas
00% - Separação/Embalagem dos materiais para quem comprou somente a placa
00% - Envio para quem comprou somente as placas
00% - Separação/Embalagem dos materiais para quem comprou a placa + componentes
00% - Envio para quem comprou a placa + componentes
00% - Teste das placas soldadas
00% - Separação/Embalagem dos materiais para quem comprou a placa montada
00% - Envio para quem comprou a placa montada
