Revolution Plasma

Tecnologia e Design

Uma nova máquina está nascendo, so que agora com a finalidade de cortar METAL.

cnc revolution plasma cutting

ATENÇÃO!

A lista de material está sendo atualizada de acordo com a montagem da máquina. Última alteração 01/07/2022.


Lista de Materiais (Não consta material para Bancada)

Mecânica

Quantia Descrição
01 Kit de peças de conexão da estrutura - ATIVIDADE MAKER
02 Perfil de Alumínio 30x60 Comprimento de 1500mm (Com bucha de redução dos dois lados) - FORSETI
02 Perfil de Alumínio 30x60 Comprimento de 1750mm (Com bucha de redução dos dois lados) - FORSETI
02 Perfil de Alumínio 30x30 comprimento de 1600mm - FORSETI
12 Cantoneiras 38 x 38 x 28mm - FORSETI
02 Eixo de 16mm com apoio, 1700mm de comprimento (Eixo X) - TECMAF
02 Eixo de 16mm com apoio, 1480mm de comprimento (Eixo Y) - TECMAF
02 Eixo de 16mm com apoio, 245mm de comprimento (Eixo Z) - TECMAF
12 Pillow Block 16mm aberto - TECMAF
06 Metros de correia sincronizadora HTD 5M (15mm de largura)
03 Polias 20 dentes HTD 5M furo central 8mm (o furo é igual a haste do seu motor)
12 Rolamentos 608 com Flange
06 Rolamentos 608 normal

Eixo Z

Quantia Descrição
2 Polias GT2 40 Dentes Correia 10mm (Furo de acordo com o motor e fuso)
1 Correia GT2 Fechada Perímetro 250mm 125 Dentes Largura 10mm
2 Mancal Com Rolamento P/ Eixo Linear 8mm KFL08
1 Fuso TR8 300mm + castanha
2 Molas (Não precisa usar mola removi do projeto)
2 Eixos de 8mm com 150mm comprimento
4 Rolamentos Linear 8mm Com Flange Quadrada LMK8UU

Elétrica

Quantia Descrição
01 Placa RNR Ecomotion USB - TECMAF
04 Motores padrão NEMA23 de 30kgf - TECMAF
04 Drivers DM556 - TECMAF
01 Fonte de alimentação 48V 20A - TECMAF
01 Fonte de alimentação 24V 2A - Mercado Livre

Parafusos, Arruelas e Porcas

Fixar Eixo Y com apoio

Quantia Descrição
40 Parafusos Allen M5x10mm
40 Arruelas de Pressão M5
40 Porcas Retangulares com Furo M5

Base

Quantia Descrição
08 Parafusos Allen M6x25mm
12 Parafusos Allen M6x16mm
20 Arruelas de Pressão M6
12 Porcas Martelo com Furo M6

Cantoneiras Sensores Y

Quantia Descrição
02 Parafusos Allen M5x25mm
04 Arruelas de Pressão M5
02 Porcas Parlock M5

Motores do Y

Quantia Descrição
08 Parafusos Allen M5x20mm
08 Arruelas de Lisa M5
08 Porcas Parlock M5

Suporte Sensores Y

Quantia Descrição
04 Parafusos Allen M3x25mm
08 Arruelas Lisas M3
04 Porcas Parlock M3

Rolamentos do Y

Quantia Descrição
04 Parafusos Sextavado M8x50mm
08 Arruelas de Lisa M8
04 Porcas normal M8
04 Porcas Parlock M8

União das placas do Y

Quantia Descrição
04 Parafusos Allen M5x25mm (Cabeça Chata)
04 Parafusos Allen M5x30mm (Cabeça Chata)
08 Arruelas de Pressão M5
08 Porcas Parlock M5

Pillow Block Eixo Y

Quantia Descrição
16 Parafusos Allen M5x16mm
16 Arruelas de Pressão M5

Fixar Eixo X com apoio

Quantia Descrição
44 Parafusos Allen M5x10mm
44 Arruelas de Pressão M5
44 Porcas Retangulares com Furo M5

Correias Y

Quantia Descrição
08 Parafusos Allen M4x20mm (Cabeça Chata)
04 Parafusos Allen M5x30mm (Cabeça Chata)
04 Parafusos Allen M5x60mm
20 Arruelas de Lisa M5
16 Porcas Parlock M5
08 Porcas Parlock M4

Perfil Eixo X

Quantia Descrição
08 Parafusos Allen M6x25mm
08 Arruelas de Pressão M6

Motores do X

Quantia Descrição
04 Parafusos Allen M5x20mm
04 Arruelas de Lisa M5
04 Porcas Parlock M5

Rolamentos do X

Quantia Descrição
02 Parafusos Sextavado M8x50mm
04 Arruelas de Lisa M8
02 Porcas normal M8
02 Porcas Parlock M8

Suporte Sensores X

Quantia Descrição
04 Parafusos Allen M3x25mm
08 Arruelas Lisas M3
04 Porcas Parlock M3

Suporte Esteira Porta Cabos Z

Quantia Descrição
02 Parafusos Allen M3x30mm
04 Arruelas Lisas M3
02 Porcas Parlock M3

Fixar Placa Motor X com Placa Principal X

Quantia Descrição
04 Parafusos Allen M5x25mm
08 Arruelas lisa M5
04 Porcas Parlock M5

Pillow Block Eixo X

Quantia Descrição
16 Parafusos Allen M5x16mm
16 Arruelas de Pressão M5

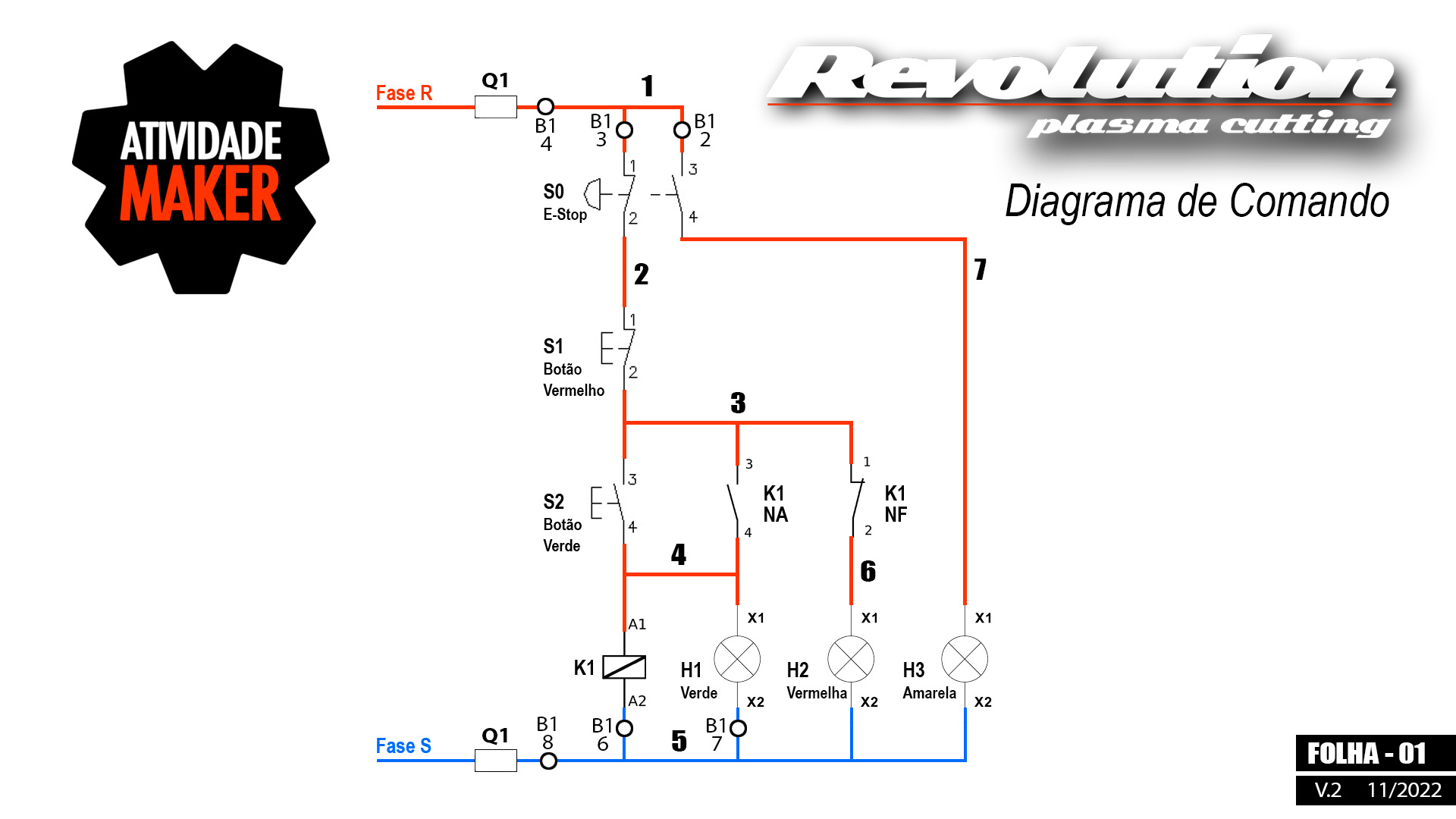

Diagrama de Comando

cnc revolution plasma cutting

Diagrama de Potência

cnc revolution plasma cutting

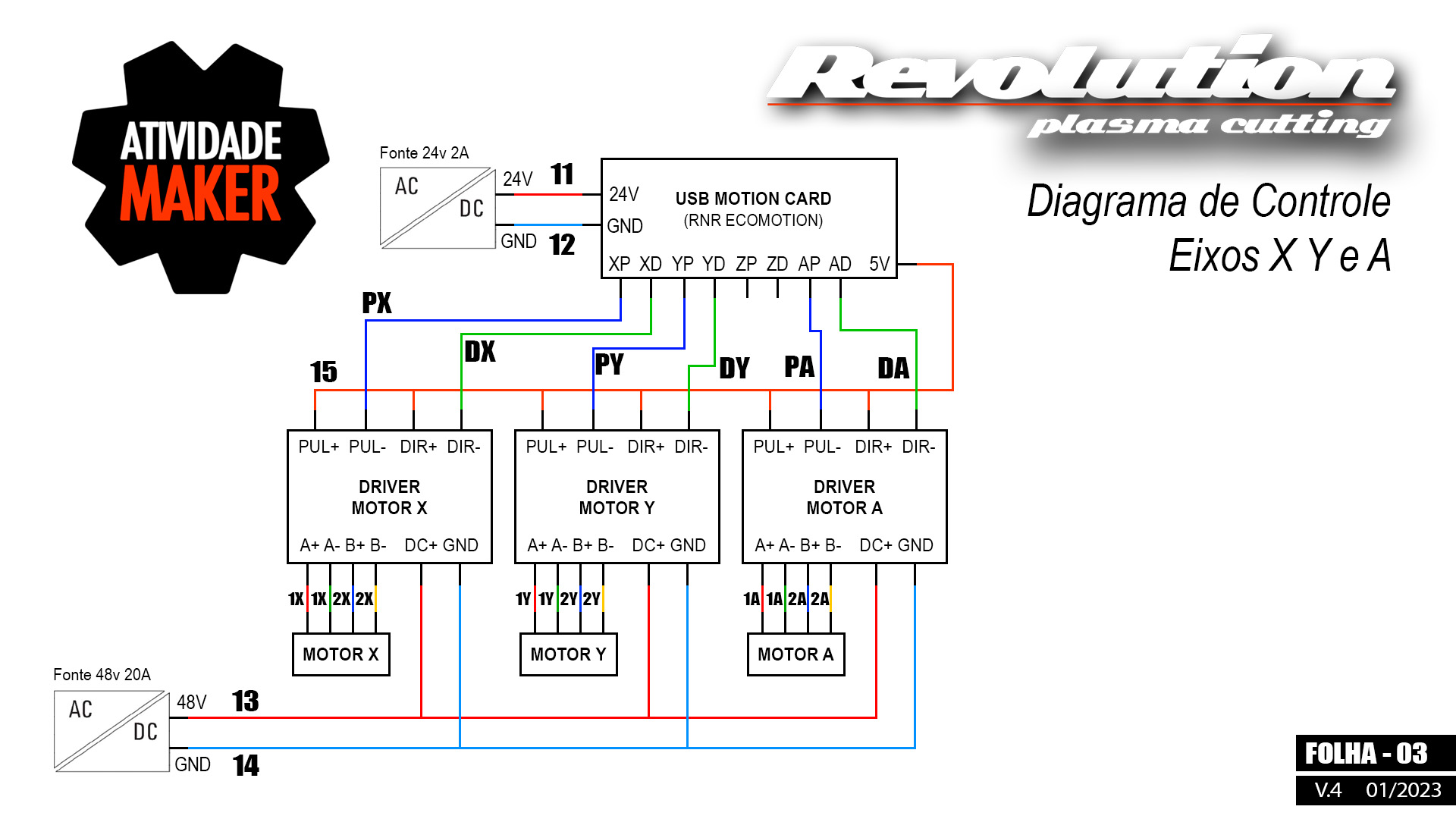

Diagrama de Controle

cnc revolution plasma cutting

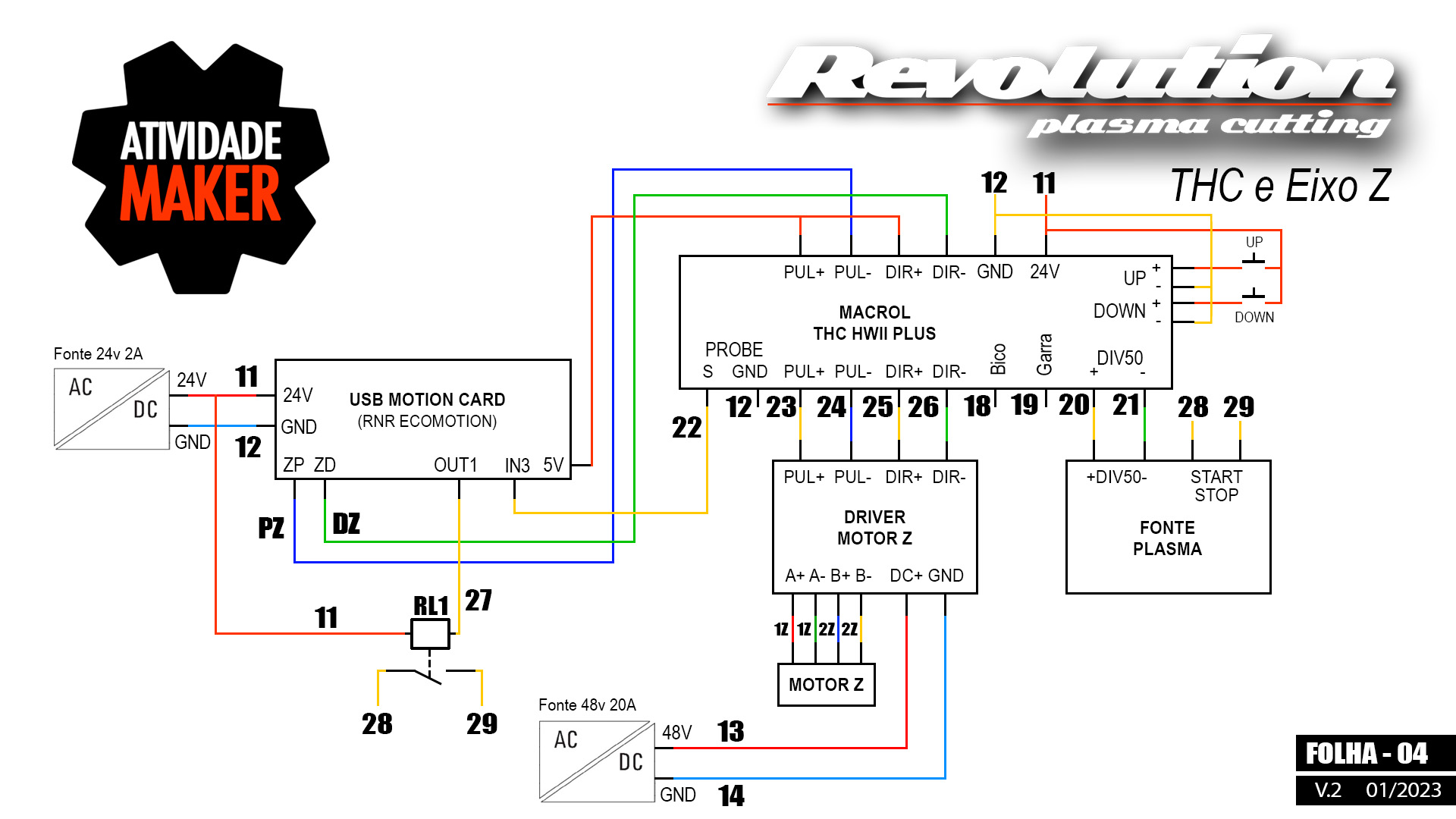

Diagrama THC e Eixo Z

cnc revolution plasma cutting

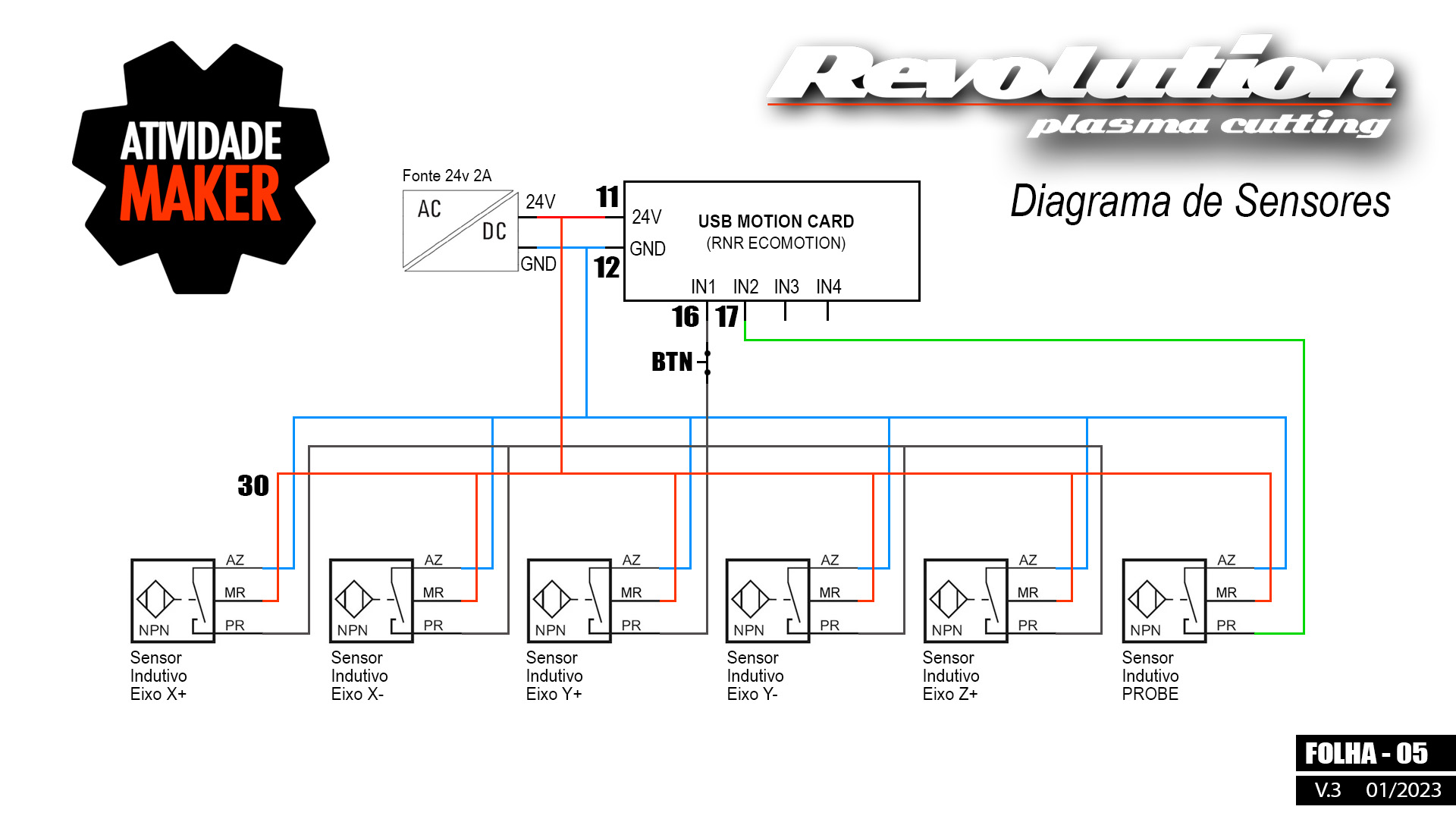

Diagrama de Sensores

cnc revolution plasma cutting
