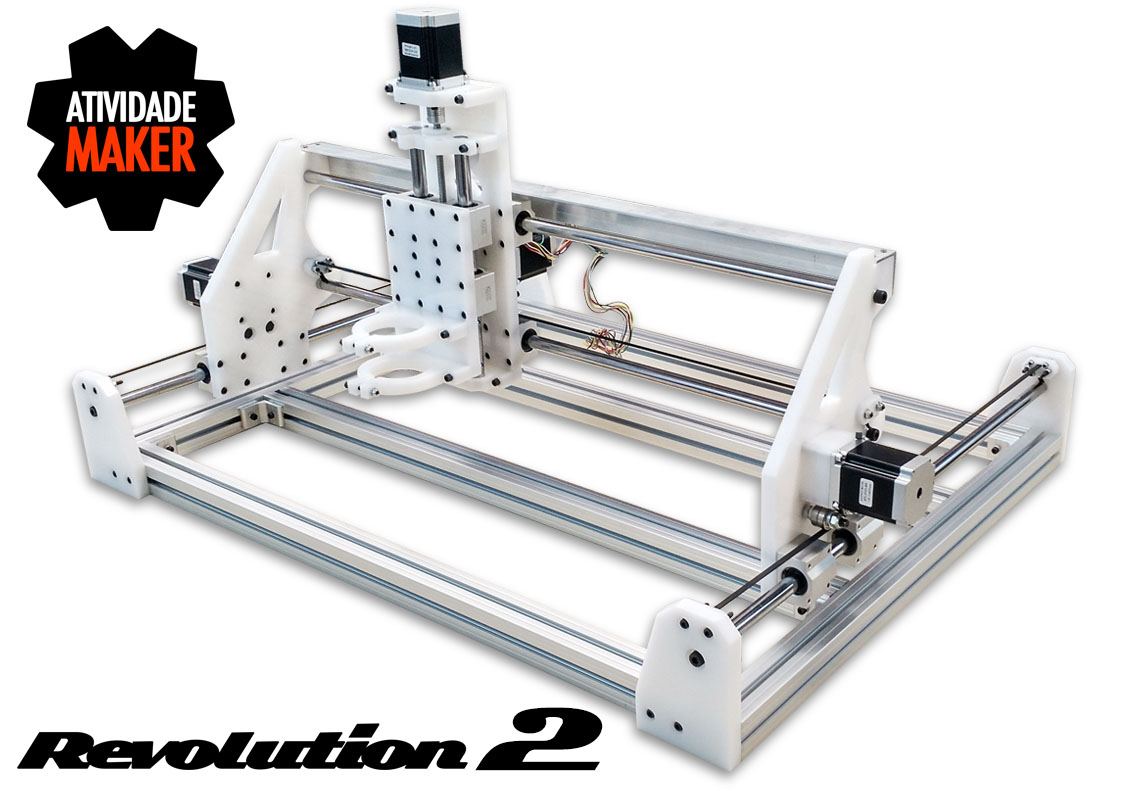

CNC Router Revolution 2

Olá como você esta? Espero que bem!

Se você não acompanhou a série anterior "Montando minha CNC Caseira (Revolution 1)" é melhor que você assista, pois aqui estaremos dando continuidade ao projeto, so que desta vez montando a REVOLUTION 2.

Lista de Peças da Revolution 2

Base de MDF 15mm

Quantia Descrição
1 Base de 70 x 64 cm
4 Retângulos de 70 x 7 cm (Reforço da Base)
2 Frente/Costa da cnc 67 x 12 cm
2 Laterais da cnc 70 x 12 cm
1 Reforço do eixo Y de 530 x 40 cm

Base em Alumínio

Quantia Descrição
2 Perfis 40x40 básico comprimento de 700mm
4 Perfis 40x40 básico comprimento de 560mm
24 Porcas martelo canal 8 Rosca M5
24 Parafusos M5x16mm
24 Arruelas de pressão
8 Cantoneiras de Alumínio 38x38x28mm
1 Kit de laterais em PEAD

Parafusos

Quantia Descrição
04 M3 x 25mm
06 M3 x 20mm
06 M4 x 20mm
04 M4 x 30mm
12 M4 x 50mm
54 M5 x 20mm
02 M5 x 30mm
22 M5 x 35mm
02 M5 x 40mm
02 M5 x 45mm
04 M5 x 50mm
04 M5 x 65mm
06 M8 x 50mm (Rosca inteira)

Arruelas

Quantia Descrição
20 M3
44 M4
130 M5
30 M8

Porcas

Quantia Descrição
10 M3 PRESSÃO
22 M4 PRESSÃO
48 M5 PRESSÃO
06 M8 PRESSÃO
06 M8 SIMPLES

Eixos

Quantia Descrição
1 kit eixo X
1 kit eixo Y
1 kit eixo Z

Mecânica

Quantia Descrição
1 par Guias lineares 16mm eixo Y 700mm
1 par Guias lineares 16mm eixo X 500mm
1 par Guias lineares 16mm eixo Z 285mm
12 Pillow block 16mm SC16UU
8 Suportes de guia linear 16mm
1 Fuso trapezoidal 8mm diâmetro com 300mm de comprimento com castanha
14 Rolamentos 608ZZ
3 Polias Gt2 20 Dentes
3 Metros de correia Gt2
1 Acoplador de motor 6,35mm x 8mm

Elétrica/Eletrônica

Quantia Descrição
4 Motores NEMA 23 9Kg, ou 12Kg ou 15Kgf
1 Fonte Alimentação de 12V 10A ou 24V 10A
1 ARDUINO UNO ou Equivalente
1 CNC SHIELD v3
4 Drivers A4988 ou DRV8825 + Dissipadores
