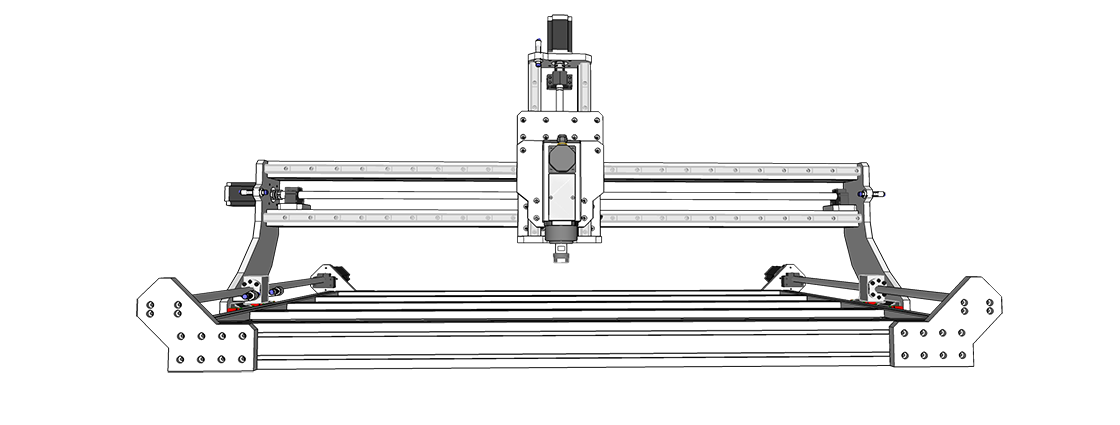

CNC Router Revolution 3

Agora em tamanho maior e com opção de quarto eixo

Conceito, projeto, desenvolvimento e muita mão na massa... Agora uma nova máquina mais forte e cheia de novidades

Lista de Peças da Revolution 3

ATENÇÃO!

Está lista está na versão BETA, estamos atualizando constantemente os itens que podem sofrer alterações sem aviso prévio!
Última atualização em 18/09/2018

Elétrica / Eletrônica

Quantia Descrição
04 Motores NEMA 23 19Kg ou superior
01 Fonte de Alimentação 24v 10A (A corrente da fonte tem que ser a soma de todas as correntes dos motores mais uns 20%)
04 Drivers
01 Kit de Cabos

Mecânica

Quantia Descrição
05 Perfil de Alumínio 40x80 Comprimento de 1340mm
02 Perfil de Alumínio 40x80 Comprimento 880mm + 08 Buchas de Redução M16 > M6
02 Perfil de Alumínio 40x80 Comprimento de 1480mm + 08 Buchas de Redução M16 > M6
02 Perfil de Alumínio 30x30 comprimento de 415mm
24 Cantoneiras 38x38x28mm
02 Guias lineares de Trilho de 20mm Comprimento 1470mm
02 Guias lineares de Trilho de 20mm Comprimento 840mm
02 Guias lineares de Trilho de 20mm Comprimento 410mm
12 Patins com aba para trilho de 20mm
02 Fuso de Esfera Retificado 1605 Comprimento de 900mm + castanha + suporte da castanha + usinagem para mancal BF/BK12
01 Fuso de Esfera Retificado 1605 Comprimento de 1445mm + castanha + suporte da castanha + usinagem para mancal BF/BK12
01 Fuso de Esfera Retificado 1605 Comprimento de 400mm + castanha + suporte da castanha + usinagem para mancal BF/BK12
04 Conjuntos de mancal BF/BK12
04 Acopladores 6,35x10mm

Parafusos / Porcas / Arruelas


Montagem dos Perfis da Base

Quantia Descrição
80 Parafusos Allen M6x16
80 Arruelas de Pressão
80 Porcas Martelo Canal 8 - Com Rosca M6

Montagem dos Trilhos

Quantia Descrição
92 Parafusos Allen M5x16
92 Arruelas de Pressão
92 Porcas Retangulates 30/40/50 - Com Rosca M5

Lista de parafusos em atualizaçào conforme a montagem ...
